加速器高频脉冲高压电容 10kv10000pf

提示：网站信息有实际会有小小的偏差，拍之前请联系我公司工作人员确认交期，尺寸和价格，双方商议后再进行交易。



     美志公司在高频脉冲领域取得了可观的成果。自主研发的10KV的PC陶瓷介质系列的高频电容器，可以在高温下工作，并且寿命超长。适合在高脉冲，或超高频环境下工作。由于尺寸小，可以直接在空气中应用，美志公司的产品适合在航天器等高端领域应用。

◆产品优势:
1.低损耗0.5% ,1 KHZ;
2.高频特性≥100KHZ;
3.过大电流≥50MA;
4.高压特性好≥30KVDC/10KVAC;
5.绝缘电阻大≥100000MΩ;

6.使用寿命长≥10年

◆产品用途:
＊适用于高频高压电源
＊激光CO2 设备
＊X光机电源
＊无损探伤检测
＊静电除尘设备



◆陶瓷温度特性

NO.	陶瓷介质	温度范围 (℃)	绝缘电阻 （≥MΩ）	损耗角 ≤	温度变化率
1	FC	-25~+85	100000	0.5%	3%

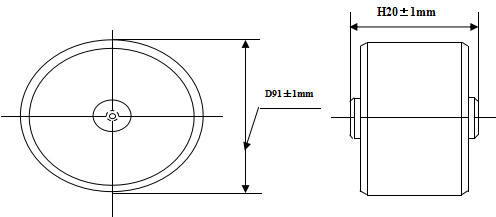

 ◆外观尺寸

◆基本参数
耐压 ≥ 额定电压的1.5 倍(在油中)

序号	型号	陶瓷电介质	额定电压(KV)	电容量		尺寸（mm）
				C (pF)	TOL. (%)	D	T	H	M
1	MZS91FC10KV103K	FC	10	10000	10	91	20	28	5



◆订购信息

型号	额定电压	电容量	误差	陶瓷材料
MZS91FC10KV103K	10kvdc	10000pf	±10%	FC 系列

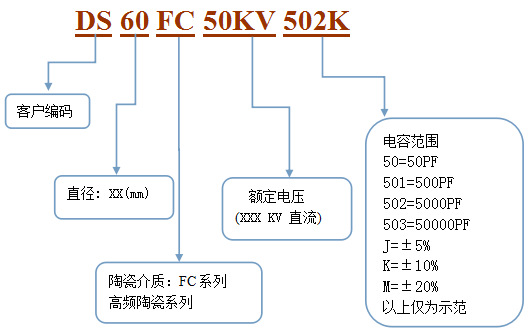

 ◆物料编码释义



◆关于MZS-FC 系列陶瓷电容器
1. MZS-FC系列的高频陶瓷电容器使用美志公司*高端的FREQUENCY-CERAMIC介质陶瓷材料烧制而成,是专为高频电子电器设备研发设计的新型陶瓷专利材料;

2. MZS-FC介电陶瓷具有温度变化率极小的特点,在-25℃到+85℃温度区间,容量变化率小于3%;

3. MZS-FC介电陶瓷内部结构近似于百分百致密.因此局部放电极小,击穿强度极高,耐受高频高压能力极强,经过多个医疗安防客户应用,验证了其超长的寿命。

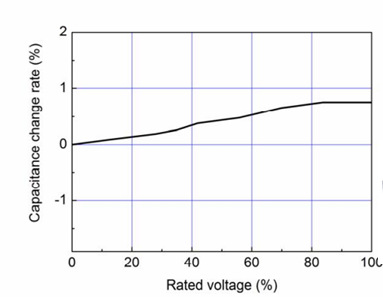

◆偏压特性图示

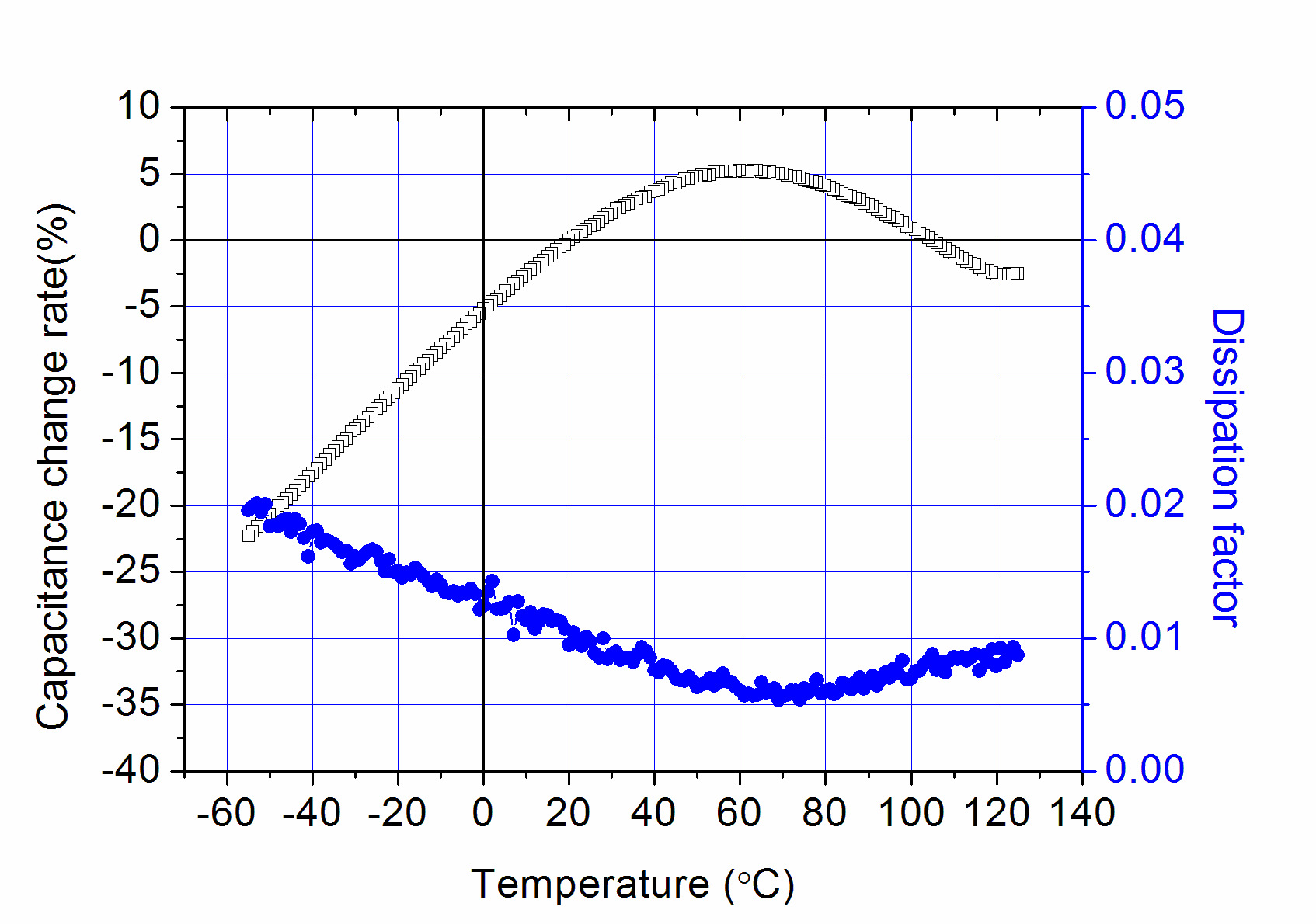

◆温度特性图示



◆注意事项

（1）运输和储存
•请避免在高温或高湿度或淋雨状态下运输或储存电容。
•不要放置在有毒气体，如硫酸，盐酸，硝酸等。
•避免碰。

（2）在操作过程中
•避免接触，如汗液电解质，不要赤手触摸。
•避免过多的影响，如坠落造成。
•请勿焊接螺柱端子。
•不要再机终端。

（3）用法
•当电容器用于高速脉冲，如激光，确保外加电压（峰 - 峰值电压），电容器的额定规格内。
•确保电容不暴露辐射室或变压器。



您对10KV超高脉冲陶瓷电容器规格要求：



为了帮助您得到心仪的电容器,希望您可以提供以下螺栓型超高压高频陶瓷电容规格的信息。

1、陶瓷电容器的额定电压_____kV DC或者_____kV AC；

2、电容器的工作频率：______HZ；

3、电容器容量：________ pF/nF；工作温度范围：________℃；

4、电容器应用的环境________（变压器油中；SF6气体中；环氧树脂中；空气中；其他环境中）；

5、电容器的大小：直径________ mm，高度________ mm。

(选型表只是列出了部分常规产品,特殊规格我们可以按照您的要求设计生产。)
